Измеритель КСВ и мощности Optim SWR-171, 24-30 МГц, 100 Вт в Казани по лучшей цене

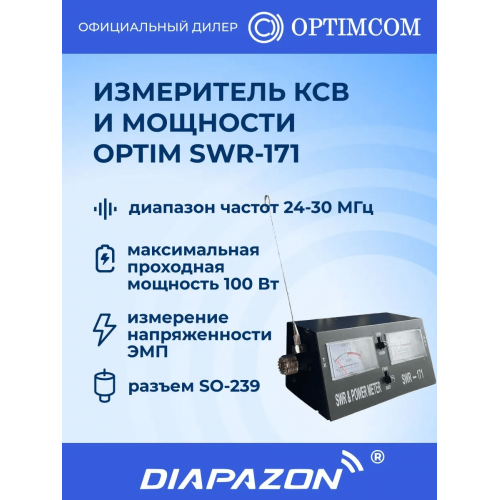

Измеритель КСВ и мощности Optim SWR-171 — прибор для настройки автомобильных и базовых антенн CB-диапазона:

измеряет коэффициент стоячей волны и выходную мощность радиостанции в диапазоне 24–30 МГц с проходной мощностью до 100 Вт. Подключается в разрыв между рацией и антенной через стандартные разъёмы PL (UHF) — совместим со всем ассортиментом антенн и раций Optim.

Зачем нужен КСВ-метр

без настройки антенна работает «как повезёт». КСВ выше 2:1 — сигнал теряется в кабеле, дальность падает, передатчик рации греется. SWR-171 показывает реальное состояние тракта сразу после установки антенны и при любых изменениях: переставили магнитную антенну на другую машину — замерили, поменялась погода или обледенела — проверили. Погрешность измерений 5%, импеданс 50 Ом, два предела измерения мощности: 10 и 100 Вт — от легковых раций 4–10 Вт до магистральных 50-ваттных станций.

Как работать с прибором

измерение занимает пару минут. Подключите выход радиостанции к разъёму TX КСВ-метра, а антенный кабель — к разъёму ANT. Поставьте переключатель FWD-REF в положение FWD, включите рацию на передачу и регулятором CAL установите стрелку на отметку SET красной шкалы. Переведите переключатель в положение REF и считайте показание по верхней шкале — это и есть действительное значение КСВ. Левый стрелочный индикатор показывает уровень выходной мощности, предел измерения — переключателем 10W/100W (для точного замера мощности КСВ тракта должен быть близок к 1:1).

Дополнительная возможность прибора — индикация напряжённости электромагнитного поля. Штатная антенна из комплекта подключается к клемме на левой стенке: переключатель в положение FWD, регулятором CAL выставляется чувствительность — и по правому индикатору видно, как антенна излучает. Это упрощает сравнение вариантов установки антенны на кузове и поиск наилучшего положения.

Кому нужен SWR-171

всем, кто ставит антенну впервые и хочет настроить её правильно; дальнобойщикам — контроль тракта после мойки, обледенения и смены магнитного основания; владельцам базовых антенн — настройка при монтаже на мачту; продавцам и установщикам — быстрая диагностика тракта на витрине и в сервисе. Прибор работает и с другими марками раций и антенн с разъёмом PL (UHF).

ПРЕДУПРЕЖДЕНИЯ ИЗ ИНСТРУКЦИИ ПРОИЗВОДИТЕЛЯ

— Не включайте радиостанцию на передачу, если значение КСВ превышает 3:1 — возможен выход передатчика из строя.

— Не включайте радиостанцию без подключённой антенны.

— Если при калибровке стрелку не удаётся выставить на отметку SET - возможен выход из строя выходного каскада передатчика; обратитесь к специалистам.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Производитель: Optim (OPTIMCOM)
• Тип: измеритель КСВ и мощности (КСВ-метр)
• Частотный диапазон: 24–30 МГц
• Импеданс: 50 Ом
• Погрешность измерений: 5%
• Максимальная проходная мощность: 100 Вт
• Пределы измерения мощности: 10 Вт / 100 Вт
• Разъёмы: PL (UHF) — TX и ANT
• Индикация: стрелочные приборы (КСВ + мощность), индикатор напряжённости ЭМ-поля
• Диапазон градуировки КСВ: 1:1 – 3:1

КОМПЛЕКТАЦИЯ

1. Измерительный прибор SWR-171 Optim — 1 шт.
2. Антенна для индикации напряжённости ЭМ-поля — 1 шт.
3. Инструкция по эксплуатации — 1 шт.
4. Упаковка — 1 шт.

Соединительный кабель для подключения к радиостанции приобретается отдельно (кабели RG-58/RG-213 с разъёмами PL-259 — в нашем магазине).
