• Производитель:
  • Высота:
    1080 мм
  • Диапазон частот:
    26,960 - 27,405 МГц
  • Длина кабеля:
    4 м
  • Разъем PL-259/6:
    Есть
4 280 р. 2 790 р.
Есть в наличии

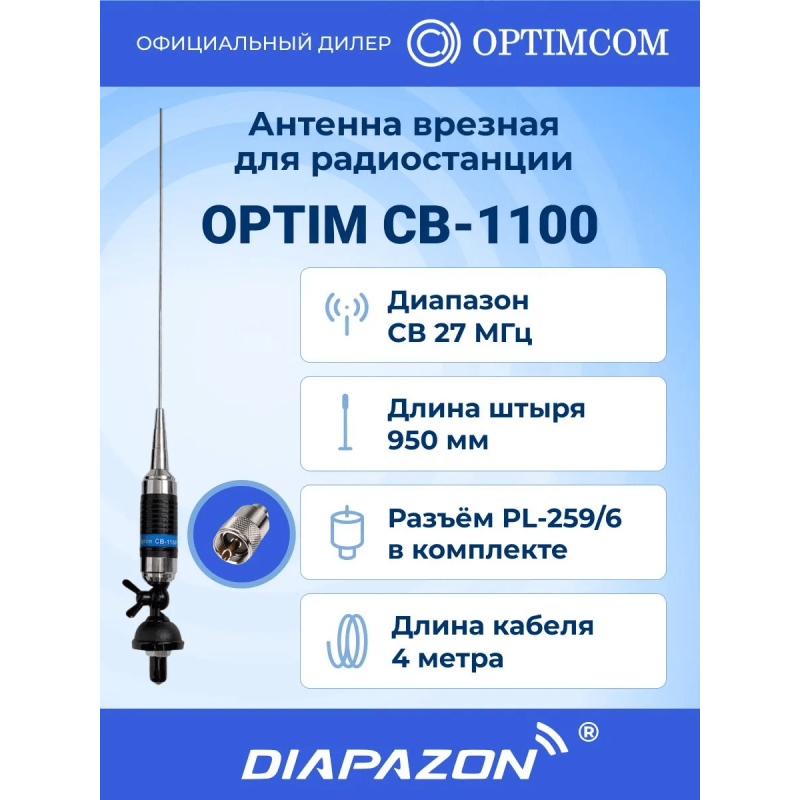

Антенна автомобильная врезная Optim CB-1100 — баланс дальности и габаритов для трассы и города

Антенна для рации автомобильная врезная Optim CB-1100 — CB-антенна 27 МГц со стальным коническим штырём 95 см: уверенная связь на трассе без высокой парусности в городе. Монтаж на металлический кронштейн — водосток, рамка зеркала, крышка багажника — или в штатное антенное гнездо грузовика: врезная антенна надёжно закреплена и не сместится на скорости, по разбитым дорогам и на автомойке. Всё для подключения уже в комплекте: кабель 4 м и разъём PL-259 — антенна соединяется с автомобильной CB-рацией без дополнительных покупок.

Ставят её на кабины и крыши грузовиков дальнобойщики, на седаны и фургоны — службы такси и доставки. CB-1100 — врезная антенна для тех, кто ставит связь в машину надолго: для грузовиков, фургонов и легковых авто.

Технические характеристики

  • Тип: автомобильная CB-антенна, врезная (монтаж на кронштейн)
  • Диапазон частот: 26,960–27,405 МГц (Си-Би, 40 каналов сетки C)
  • Полоса пропускания по КСВ 2:1: 1,5 МГц
  • КСВ после настройки: не более 1,2:1
  • Длина штыря: 950 мм; высота антенны в сборе: 1080 мм
  • Диаметр крепёжного основания: 42 мм
  • Максимальная подводимая мощность: до 100 Вт
  • Волновое сопротивление: 50 Ом
  • Материал: нержавеющая сталь, легированная латунь
  • Согласующая катушка: низкорасположенная, корпус — морозостойкий пластик
  • Поворотный механизм: наклон и съём до 180 градусов
  • Кабель: 4 м
  • Разъём: PL-259 (PL 259/6)
  • Крепление: на металлический кронштейн (установочное отверстие 13–16 мм) или в штатное антенное гнездо

Почему стоит выбрать врезную антенну Optim CB-1100

  1. Баланс дальности и габаритов. Штырь 95 см — золотая середина линейки: уверенный сигнал на трассе и умеренная парусность в городе.
  2. Сталь и латунь вместо жести. Штырь, основание и катушка — из нержавеющей стали и легированной латуни: не боится веток, скорости и моек.
  3. Полоса 1,5 МГц по КСВ 2:1. С запасом накрывает рабочий диапазон 26,960–27,405 МГц — переезжаете с канала на канал без перенастройки антенны.
  4. Поворотный механизм на 180 градусов. Антенна наклоняется при парковке и снимается перед мойкой, затем возвращается в рабочее положение.
  5. Подводимая мощность до 100 Вт. Запас для любых штатных CB-радиостанций.
  6. Быстрая подстройка КСВ. Длину штыря меняют фиксаторы и шестигранный ключ из комплекта — без подрезания полотна.
  7. Кабель 4 м и разъём PL-259 в комплекте. Подключается к антенному гнезду рации напрямую.

Установка и настройка Optim CB-1100

Шаг 1. Выбор места. Металлический кронштейн на водостоке, рамке зеркала или крышке багажника (кронштейн подбирается отдельно — подойдёт любой с установочным отверстием 13–16 мм): металл кузова работает как противовес и даёт круговую диаграмму направленности. У грузовиков со штатным антенным гнездом — установка основания напрямую. На неметаллических поверхностях антенна работать не будет: кузов формирует противовес (ground plane).

Шаг 2. Монтаж. Вставьте основание в отверстие кронштейна 13–16 мм с прокладкой, снизу затяните фланцевой гайкой. Подключите узел ввода кабеля и закрепите катушку на болте с гайкой-барашком, выбрав нужный угол наклона. Убедитесь в плотном электрическом контакте основания с «массой» кузова — при необходимости зачистите место контакта и используйте контактную пасту. Кронштейн — только металлический.

Шаг 3. Прокладка кабеля. Ведите кабель в салон вдоль штатной проводки, избегая острых перегибов и горячих зон (выхлопной коллектор, моторный отсек). Длину кабеля не менять — 4 м рассчитаны для согласования. Разъём PL-259 подключается к антенному гнезду радиостанции.

Шаг 4. Настройка КСВ. Перед первой передачей обязательно настройте антенну с КСВ-метром на рабочем канале (для трассы — 15-й канал сетки D, 27,135 МГц). Ослабьте фиксаторы штыря и меняйте его длину по 2–3 мм, затем затяните шестигранным ключом из комплекта. Целевое значение — 1,0–1,2. Полоса 1,5 МГц уверенно накрывает крайние каналы сетки.

Шаг 5. Рабочее положение. Полотно антенны — строго вертикально. Наклон и съём — только на парковке и перед мойкой; после выезда верните катушку в вертикаль и затяните болт.

Обслуживание: периодически проверяйте затяжку крепежа и удаляйте окислы в месте крепления штыря. Не касайтесь антенны во время передачи.

Совместимость и аксессуары

  • Кронштейны Optim — TS-07 (на водосток), TS-03 (на рейлинг), TS-10 (боковое на рейлинг, мачту или трубу), TS-50 (поворотное на дугу зеркала), TS-64 (на крышку багажника) — установочное отверстие 13–16 мм. Кронштейны в комплект не входят.
  • Кабель-удлинитель DV-919 (4 м) — если штатных 4 м не хватает.
  • Измеритель КСВ Optim SWR-171 (24–30 МГц, 100 Вт) — для настройки антенны на рабочем канале.
  • Рация — любая автомобильная CB-радиостанция 27 МГц с разъёмом PL-259: Optim 778, TRUCK, VIKING, Star, Travel и другие. Радиостанция в комплект не входит.

Для кого подходит Optim CB-1100

  • Дальнобойщикам — уверенная связь на трассе без высокой парусности.
  • Службам такси и доставки — фургонам и седанам с монтажом на кронштейн.
  • Водителям спецтехники и коммунальных служб — связь вне зоны сотовой сети.
  • Автопутешественникам — надёжная CB-связь в удалённых районах.

Комплектация

1. Штырь стальной конический 950 мм — 1 шт.
2. Основание с узлом ввода кабеля — 1 шт.
3. Катушка согласования с фиксаторами штыря и колпачком — 1 шт.
4. Установочный комплект (прокладка, гайка фланцевая, болт, шайба, гровер, гайка-барашек, шестигранный ключ) — 1 шт.
5. Кабель 4 м — 1 шт.
6. Разъём PL-259 (PL 259/6) — 1 шт.
7. Инструкция — 1 шт.
8. Упаковочная коробка

Частые вопросы об Optim CB-1100

Подойдёт ли антенна к моей рации?

К любой автомобильной CB-радиостанции 27 МГц с разъёмом PL-259 — кабель в комплекте уже с этим разъёмом, подключение без дополнительных покупок.

Нужно ли сверлить кузов?

Нет. Антенна ставится на металлический кронштейн — на водосток, рамку зеркала или крышку багажника — либо в штатное антенное гнездо грузовика. Прокладка и весь крепёж в комплекте.

Как настроить антенну?

С КСВ-метром (например, Optim SWR-171) на рабочем канале: для трассы — 15-й канал сетки D, 27,135 МГц. Ослабьте фиксаторы штыря и меняйте длину по 2–3 мм, затяните шестигранным ключом. Целевое КСВ — 1,0–1,2.

Почему нельзя менять длину кабеля?

Кабель 4 м рассчитан для согласования. Если его не хватает — используйте готовый удлинитель (кабель DV-919), не обрезайте и не наращивайте самодельными скрутками: каждая скрутка поднимает КСВ и глушит сигнал.

Насколько дальнобойная антенна?

Дальность зависит от места установки, качества контакта с кузовом, рельефа и застройки — честная дальность появляется после настройки КСВ. Штырь 95 см — баланс дальности и габаритов: уверенная связь на трассе без высокой парусности в городе.

Требуется ли регистрация?

Нет. CB-диапазон 27 МГц — гражданский, антенна пассивная: покупайте, устанавливайте и пользуйтесь.
